喷涂炉支架搬运车-高温防爆轨道转运车

产品介绍：

喷涂炉支架车，是一种高温防爆电动平车，是一种能够通过人工操控的有轨式搬运设备。搬运车的承载轮选用铸钢车轮，可以在轨道上随意行走，到达指定位置后由定位装置停车限位。轨道搬运车结构先进可靠，运行平稳，操作安全，性能优异，长期连续稳定运转经久耐用。广泛应用于冶金、化工、航天、煤炭、火力发电、重工、造船、轻工、铁路等领域，尤其是高温生产或者物流环境。

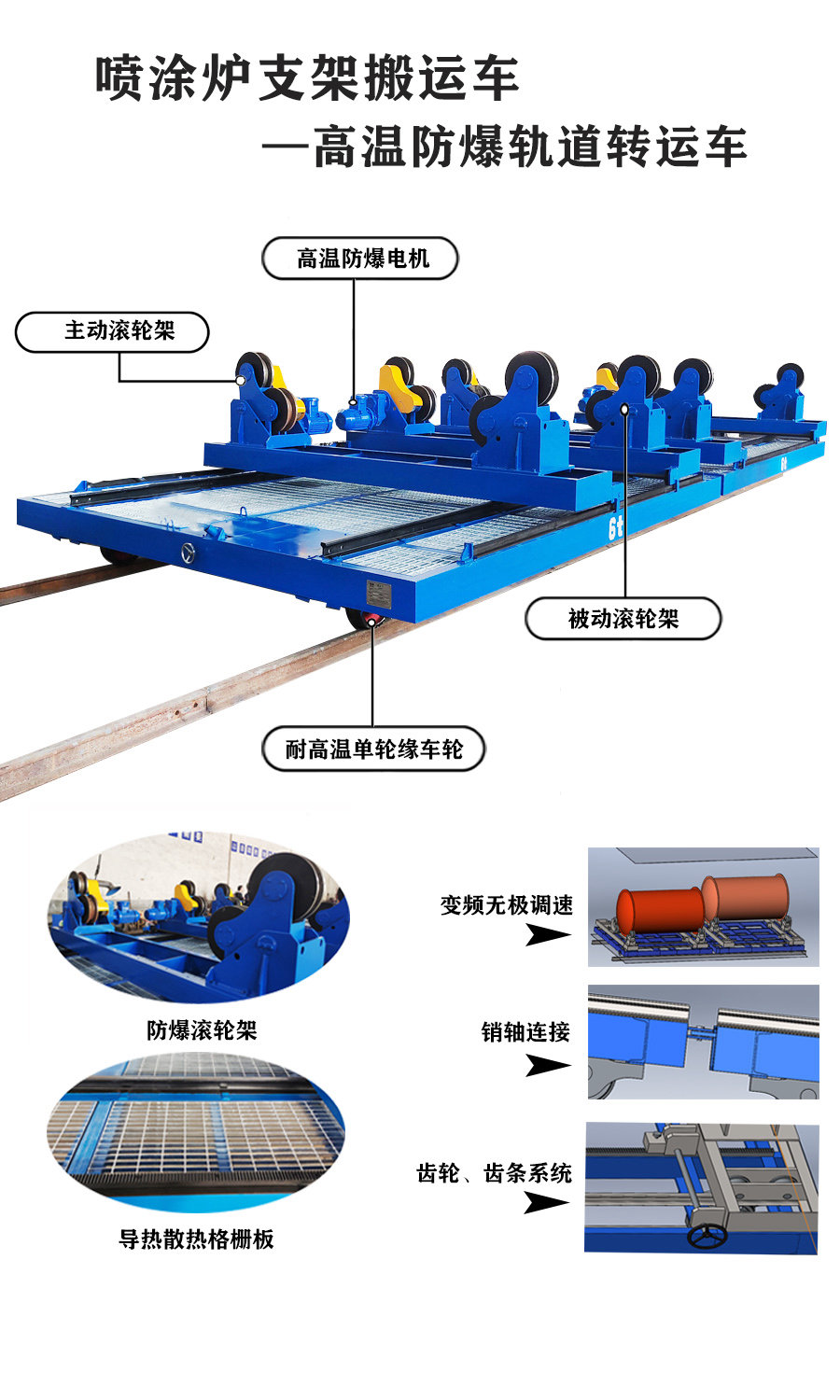

喷涂炉支架车包含壳体输送装置和支撑旋转支架，整体结构主要是由车架、行走装置和滚轮架等组成。车架上表面通过固定螺栓配有滚轮支架，产品两组为一套，含主动滚轮和被动滚轮，主被动架各组为四个滚轮，间距可以适应不同尺寸产品。

导热耐高温车身设计：

车身采用纵梁和横梁焊接而成的强度抗压抗拉整体框架结构。其车架表面铺设表面热浸镀锌格栅板每小格尺寸是100×30，留出热风流动的通道。从而确保载重抗压强度。驱动部位台面设有可拆卸式检修盖板，两侧设有四个吊环。

防爆行走装置：

行走装置采用可拆卸手柄、万向联轴器、减速器与和齿轮相配合实现防爆滚轮架车前后移动进出炉体和高温环境。采取了横梁上八点承载设计，平车更趋稳定、安全、便于装运。车架上配有齿轮、齿条系统，使滚轮架沿工件轴向移动时受力均匀，位置准确。

采用防爆级别达到EX dⅡBT4的高温防爆电机。

滚轮支架装置：

滚轮支架分为主动滚轮架与被动滚轮架。主动滚轮架的转动由减速箱传动，减速箱通过电机，调整控制器，实现无级调速，机械传动噪声低，工件回转稳定，工件回转线速度为0.6m/s~1m/s。

滚轮支架的支撑轮为卡槽结构，能够满足带卡盘产品的支撑旋转。滚轮支架的轴向支撑长度及径向支撑宽度均应满足不同产品的支撑及转动（正反向）。滚轮支架移至指定位置后，与车体的固定形式应可靠便捷。每组滚轮支架一主动一被动，主动滚轮分别设置在每单个滚轮架上，主动滚轮设置在车体同一侧。滚轮支架应能与轨道平车分离，且应具有拆装方便快捷的特点，便于维修。

滚轮支架支撑轮电机用电缆线应可插拔式，与预留接头插拔方式方便、安全防爆可靠。电缆线长度考虑“大产品单发”和“小产品双发”两种工作状态。

采用变频调速作为滚轮架电机控制，旋钮具有可调节旋转速度功能。转换开关分别具有切换单发、双发、正传、反转功能。具有停车按钮。随车防爆电控柜，采用钢板制作，美观实用，表面做喷塑防腐处理，有良好的散热装置，门锁牢固可靠，使用方便，不干涉。

产品优势：

1.耐高温、防爆设计和装置，能在90°C高温下正常工作。

2.强度抗压抗拉整体框架结构。

3.热浸镀锌格栅板，导热、散热，耐高温，并具有载重抗压强度。

4.可拆卸式检修盖板，便于维修。

5.采取横梁上的八点承载，平车更趋稳定、安全、便于装运货物。

6.配有齿轮、齿条系统，使滚轮架沿工件轴向移动时受力均匀，位置准确。

7.车轮高承载，抗冲击，抗压能力强，适合高温环境作业。

8、防爆滚轮架装置，采用EX dⅡBT4的高温防爆电机。

9.采取主动和被动滚轮架装置，实现无级调速，机械传动噪声低，工件回转稳定，工件回转线速度为0.6m/s~1m/s。（可根据需要定制）

10.滚轮采用全钢轮设计，经久耐用不易损坏。滚轮架整体钢板框架，承载大不易变形。

11.电机用电缆线应可插拔式，可与预留接头相连，插拔方式方便、安全防爆可靠。

产品案例：

睿迈科为陕西电器研究所设计制造的2台高温防爆轨道转运车是定制性的喷涂炉支架搬运车，主要用于高温喷涂炉生产车间的使用和材料转移，因为客户喷涂炉生产车间恶劣的生产环境和易爆条件，我们同时采用耐高温和防爆设计和装置，导热散热格栅板车身，防爆车轮及防爆滚轮装置。为了使客户更好的运输工件材料，每台搬运车采用两套滚轮（主动和被动）装置，间距可以适应不同尺寸产品。无极调速，噪声低，运输作业时安全、稳定。两台车可以通过销轴连接，用于搬运更大更重的工件，连接拆卸方便。

高温轨道车主要参数:
